MC Packer Systems

MC Bauchemie

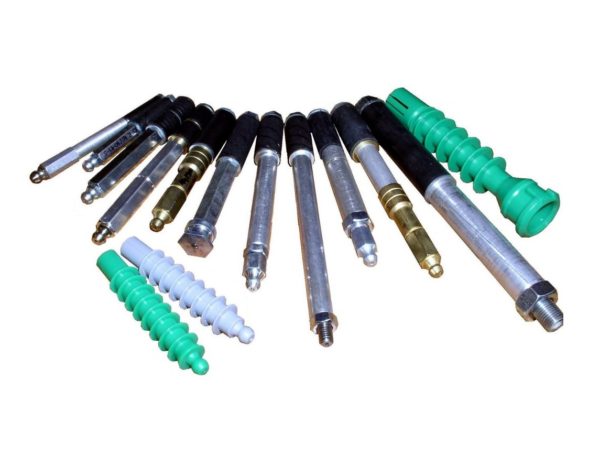

Входные штуцера (пакеры) для герметизирующих и силовых инъекций.

Состав готов к применениюДолговечность
TDS
Категория:

Описание

Свойства материала

  • Пакеры высокого давления для инъекций смолы (буровые и приклеиваемые пакеры)
  • Пакеры низкого давления для инъецирования суспензий

Области применения

  • MC-Klebepacker: для сухих конструкций
  • MC-Injektionspacker и Stahlpacker: для конструкций сухих, влажных, водонесущих напорных и безнапорных
  • MC-Schlagpacker: для конструкций сухих, влажных, водонесущих напорных и безнапорных

Указания по использованию

MC-Klebepacker

Эти пакеры применяют для инъецирования сухих трещин. MC-Klebepacker приклеивается прямо на трещину. Пакер имеет шаровой обратный клапан. Вдоль трещины и в местах приклеивания запечатываются в зависимости от задачи может быть необходимым покрытие трещины по всей её длине и покрытие оснований пакеров “запечатывающим” материалом. Шаг клеевых пакеров зависит от толщины конструкции.

Для инъецирования минеральных материалов используют MC-Klebepacker без обратного клапана. Инъецирование, в данном случае, осуществляется
путём подсоединения к пакеру шарового крана. Это операция позволяет получить достаточное по диаметру для прохождения минерального материала внутреннее отверстие. Адаптер с запирающим краном и резьбой ¼ ” может быть поставлен в качестве дополнительного аксессуара для производства работ.

Распорные пакеры MC-Injectionspacker

Эти пакеры применяются преимущественно для инъецирования водонесущих трещин. MCInjektionspacker изготавливается из некорродирующего материала и имеет “шейку излома”. Пакер имеет шаровой обратный клапан.

Для установки MC-Injektionspacker пробуривают шпуры диаметром 14 мм. Шпуры бурятся, как правило, с двух сторон от трещины, под углом примерно 45°, таким образом, чтобы пересечь её в середине конструкции. Шаг шпуров/пакеров зависит от толщины конструкции.

После инъецирования – MC-Injektionspacker удаляются. Для этого необходимо поворачивать натяжной винт до излома пакера по специальной “шейке излома”. Часть пакера, оставшаяся в шпуре, не требует удаления.

Стальные пакеры MC-Stahlpacker (буровые)

Эти пакеры используются, главным образом, для инъецирования в пустоты и грунт, т.е. когда подается большое количество материала. Внутренний диаметр отверстия составляет 5 мм. Этот пакер оборудован клапаном с плоской головкой.

Для MC-Stahlpacker пробуривается отверстие диаметром 18 мм. Расположение шпуров зависит от задачи инъецирования.

Забивные пакеры MC-Schlagpacker (буровые)

Эти пакеры были специально разработаны для инъецирования минеральных материалов. Внутренний диаметр входного отверстия составляет 4,5 мм. Эти пакеры имеют пластиковый обратный клапан, который открывается при инъецировании даже под малым давлением.

Для установки MC-Schlagpacker требуется шпур диаметром 18 мм. Расстояние между шпурами зависит от толщины строительной конструкции. Пакер забивается в подготовленный шпур. При забивке пакера необходимо защищать место его соединения с насосом от возможных повреждений при ударах.

После завершения инъецирования пакеры срезаются вровень с поверхностью конструкции.


Технические характеристики системы MC-Packer

MC-Klebepacker MC-Injektionspacker MC-Schlagpaker MC-Stahlpacker
Материал сталь алюминий пластик cталь
Размеры (диаметр х длина) основание 38 х 43 мм, высота 23 мм 14 х 115 мм 23 х 115 мм 18 х 300 мм
Внутренний диаметр входного отверстия около 1,5 мм около 1,5 мм около 4,5 мм около 4 мм
Уплотнение 1-кратное 2-кратное 7-кратное 1-кратное
Максимальное допускаемое инъекционное давление в бетоне 60 бар 200 бар 30 бар 200 бар
Максимальное допускаемое инъекционное давление при нагнетании материала в кладку 30 бар 30 бар 30 бар 30 бар
Потери давления 10-15 бар 10-15 бар ок. 1 бара 10-15 бар
при использовании
шарового крана 0 бар
Поставка 100 шт. в коробке 100 шт. в коробке 500 шт. в коробке 50 шт. в коробке
